一、SA724GrB钢板简介和适用范围：

SA724GrB钢板是焊接(多层)压力容器用淬火加回火碳-锰-硅钢板，钢板都应经淬火加回火处理，主要用于焊制多层压力容器。属于美标容器用钢板的一种。

二、SA724GrB钢板的执行标准：

SA724GrB钢板执行ASME标准SA-724/SA-724M，与ASTM标准A 724/A 724M完全等同。

本文参数采用ASME-2023版本参数。

引用标准：ASTM标准：

A 20/A 20M 压力容器用钢板通用要求

三、SA724GrB钢板的交货状态和热处理：

SA724GrB钢板均应经淬火加回火处理，淬火温度为870～925℃，回火温度不得低于595℃，回火保温时间不得少于0.5小时。

四、SA724GrB钢板的化学成分：

SA724GrB钢的化学成分应符合表1的规定。

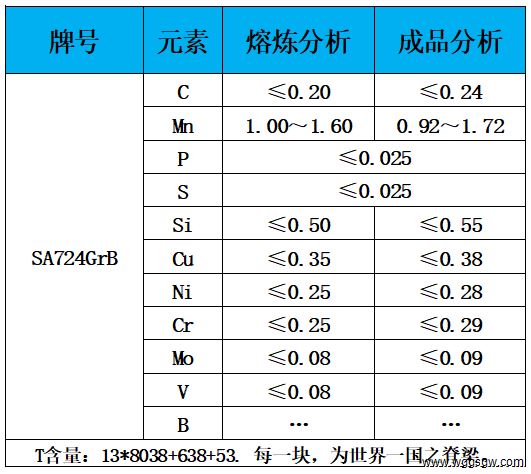

表1 钢板的化学成分

五、SA724GrB钢板的力学性能和工艺性能：

SA724GrB钢板的拉伸试验要求--材料的拉伸试验性能应符合表2的规定。

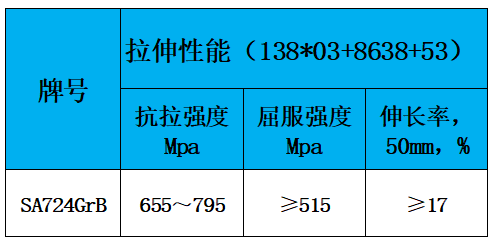

表2 钢板的拉伸性能要求

注：伸长率的调整，参见A 20/A 20M标准。

六、SA724GrB钢板的*大厚度：

SA724GrB钢板的*大厚度仅受化学成分满足规定力学性能要求的能力限制，但现在，通常将SA724GrB钢板*大厚度限制为22mm。

七、SA724GrB钢板的一般要求和订货须知：

1.按本标准供应的钢板应符合A 20/A 20M标准。这些要求包括试验和复试的方法与程序，尺寸和重量的允许偏差，质量和缺陷的修补，标志和包装和订购信息。

2.除本标准规定的基本要求外，为满足*终使用要求而需要更多的控制、试验或检验时，有若干补充要求可供选择使用，采购方应参考本标准所列的补充要求和A 20/A 20M标准的详细要求。

3.如本标准的要求与A 20/A 20M标准的要求不一致时，则应以本标准为准。

八、SA724GrB钢板的材料和制造：

SA724GrB钢板的炼钢工艺--钢应为**钢，并应符合A 20/A 20M标准中规定细奥氏体晶粒度的要求。

九、SA724GrB钢板的其他要求：

对于公称厚度在20mm及以下的钢板，拉伸试验取40mm宽的矩形试样，用50mm标距长度来测定其伸长率，该标距应包括断口，测定结果系*大的伸长率。
