一、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板简介和适用范围：
SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板是压力容器用淬火加回火的铬钼和铬钼钒合金钢板，是主要适用于在淬火加回火状态下使用的两种2.25Cr-1Mo和三种Cr-Mo-V合金钢板，用来制造焊接压力容器和部件，属于美标容器用钢板的一种。
二、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的执行标准：
SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板执行ASME标准SA-542/SA-542M，与ASTM标准A542/A542M完全等同。
本文参数采用ASME-2023版本参数。
引用标准：ASTM标准
A 20/A 20M 压力容器用钢板的通用要求
A 370 钢制品力学性能试验的试验方法和定义
A 387/A 387M 压力容器用铬-钼合金钢板
A 435/A 435M 钢板超声直射波检验
A 577/A 577M 钢板超声斜射波检验
A 578/A 578M 特殊用途普通钢板与复合钢板超声直射波检验。
三、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的交货状态和热处理：
淬火+回火。只有在钢板厂与采购方或制造厂达成共同协议时，方可以轧制状态发货。
所有钢板都应进行热处理，此时可将钢板加热到适当的奥氏体化温度，保温足够时间以使整个厚度上温度均匀，并用适宜的液体介质以喷射或浸入法进行淬火。
淬火后，将钢板回火以获得所规定的拉伸性能要求。回火时，钢板加热至适当的温度并保温一段时间，保温时间不少于
1.2min/mm厚度，但不少于0.5h。
*低回火温度如下:
SA542TypeACl1/SA542TypeACl2/SA542TypeACl3回火温度：565℃
SA542TypeACl4回火温度：650℃
SA542TypeACl4a回火温度：675℃
厚度大于100mm的钢板在按上述规定的热处理前，对SA542TypeA型钢板在900～1010℃的温度范围内某一温度下进行预先正火处理或水淬。
未经受按上述要求热处理的订货钢板，应以经受消除应力处理状态或以退火状态供货，钢板的*低消除应力处理温度，SA542TypeA型号的钢板应为565℃。
四、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的化学成分：
钢的化学成分应符合表1所示的要求。
表1 钢板的化学成分
五、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的力学性能和工艺性能：
1.拉伸试验要求--由拉伸试验所代表的钢材应符合表2所示的要求。

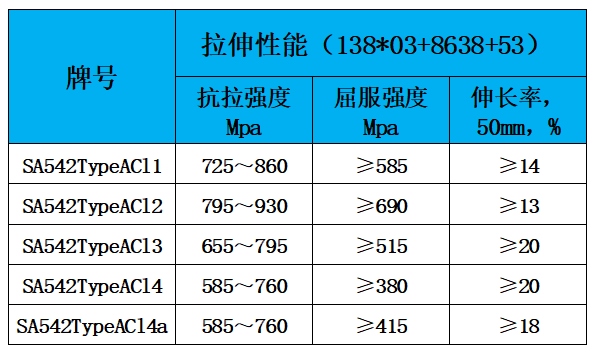

表2 钢板的拉伸性能要求
注：对伸长率的调整，参见A 20/A 20M标准。
2.公称厚度不大于20mm的钢板，可采用40mm宽的矩形试样作拉伸试验，伸长率可在50mm的标距长度上测定，这包括断口在内并显示出*大的伸长率。
3.钢材适合于熔焊。焊接技术很重要，其焊接工艺必须按事先经批准的方法进行。
4.缺口韧性要求--SA542TypeACl4和SA542TypeACl4a：
1）在每张热处理过的钢板上所作的横向夏比V形缺口试验，一组三个试样有*小平均能量吸收值54J，而仅有一个试样*小为48J。
2）SA542TypeACl4钢的冲击试验温度需在订货单中规定。
3）SA542TypeACl4a钢的冲击试验温度为-18℃。
六、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的厚度：
1.钢板的*大厚度仅受化学成分满足规定力学性能要求能力的限制。
2.钢板的*小厚度限制为5mm。
七、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的一般要求和订货须知：
1.按本标准供货的钢材须符合A 20/A 20M标准的要求。这些要求概述了试验和复试的方法和程序、尺寸和重量允许偏差、质量以及缺陷的修补、标志、装运和订购信息。
2.除了本标准的基本要求外，当要求附加的控制、试验和检验以符合*终使用要求时，还备有一些补充要求可供使用。采购方应参照本标准列出的补充要求及A 20/A 20M标准的详细要求。
3.如果本标准的要求同A 20/A 20M标准的要求有矛盾时，以本标准的要求为准。
八、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的材料和制造：
SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的炼钢方法--钢应为**钢，并应符合A 20/A 20M标准细奥氏体晶粒度的要求。
九、SA542TypeACl1/SA542TypeACl2/SA542TypeACl3/SA542TypeACl4/SA542TypeACl4a钢板的运输事项：
这些合金钢板当处在轧制状态下经受火焰切割、搬运以及加工处理时易于发生裂纹，故只有在钢板厂与采购方或制造厂达成共同协议时，方可以轧制状态发货。
