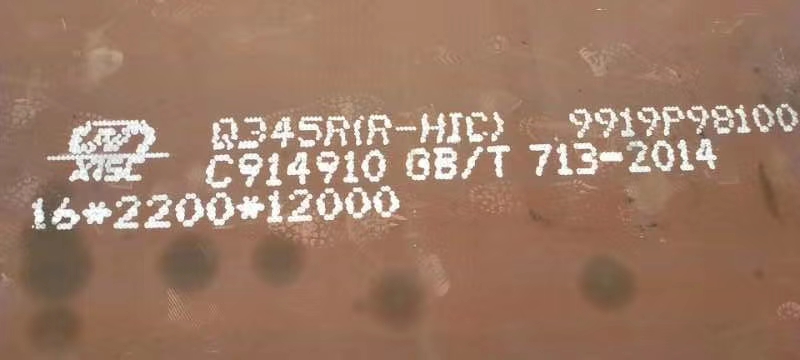

1、Q345R(R-HIC)抗氢板材质分析

Q345R(R-HIC)是做了双抗试验的，双抗试验是HIC抗氢致开裂试验和SSCC抗硫化物应力腐蚀试验。Q345R主要用于做压力容器使用，根据用途，温度，耐腐蚀性能的不同，所应该选用的容器板材质，也不尽相同。Q345R(R-HIC)是Q245R做了双抗试验的钢板，即氢致开裂检验（HIC）和硫化物应力腐蚀（SSCC）检验。

2、Q345R(R-HIC)钢板执行标准：工艺参考标准GB713-2014

3、Q345R(R-HIC)钢板交货状态：以正火状态交货

4、Q345R（R-HIC）钢板的尺寸、外形、重量及允许偏差

a、钢板尺寸、外形、重量及允许偏差应符合GB/T709的规定。

b、厚度偏差按GB/T709的B类或C类执行，在合同中注明。

c、钢板按理论重量交货，理论计重采用的厚度为钢板允许的*大厚度和* 小厚度的算术平 均值。钢的密度为7.85g/cm3 。

5、Q345R(R-HIC)钢板冶炼方法

Q345R(R-HIC)采用电炉+炉外精炼方式冶炼，冶炼过程进行Ca处理，并应为本质细晶粒钢，其实际晶粒度为6级或6级以上。

6、Q345R(R-HIC)化学成分分析

C：≤0.20

Si：0.20-0.60

Mn：1.20-1.36

Al：≥0.020

Ca：0.0015-0.0030

O：≤0.004

CEV：≤0.045

注：

（1）Ca值**参考，不作验收条件，Ca、O含量可用成品分析值**熔炼分析值；

（2）碳当量（CE）计算公式如下：CE=C+Mn/6+（Cu+Ni）/15+(Cr+Mo+V)/5

（3）为了改善钢板性能，可添加部分微合金元素。

（4）成分要求熔炼分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004

7、Q345R(R-HIC)力学性能

厚度8~16

抗拉强度Rm/Mpa(N/mm2)：510-640

屈服强度ReL/Mp(N/mm2)：≥345

伸长率A/%：21

冲击试验温度/℃：-30

冲击吸收能量KV2/J：≥34

180°弯曲试验 弯曲直径：d=2a

厚度17-36

抗拉强度Rm/Mpa(N/mm2)：500-630

屈服强度ReL/Mp(N/mm2)：≥325

伸长率A/%：21

冲击试验温度/℃：-30

冲击吸收能量KV2/J：≥34

180°弯曲试验 弯曲直径：d=3a

厚度37-60

抗拉强度Rm/Mpa(N/mm2)：490-620

屈服强度ReL/Mp(N/mm2)：≥315

伸长率A/%：21

冲击试验温度/℃：-30

冲击吸收能量KV2/J：≥34

180°弯曲试验 弯曲直径：d=3a

厚度61-100

抗拉强度Rm/Mpa(N/mm2)：490-620

屈服强度ReL/Mp(N/mm2)：≥305

伸长率A/%：21

冲击试验温度/℃：-30

冲击吸收能量KV2/J：≥34

180°弯曲试验 弯曲直径：d=3a

厚度101-150

抗拉强度Rm/Mpa(N/mm2)：480-610

屈服强度ReL/Mp(N/mm2)：≥285

伸长率A/%：21

冲击试验温度/℃：-30

冲击吸收能量KV2/J：≥34

180°弯曲试验 弯曲直径：d=3a

8、Q345R（R-HIC）所有钢板应对其检验用试样进行模拟焊后热处理，推荐模拟焊后热处理温度：620±10℃，保温时间：8小时，温度400℃以上装出炉，升降温速度≤150℃/h，如与推荐热处理制度不符具体模拟焊后热处理制度在合同中注明。

9、Q345R(R-HIC)抗氢板应用范围

Q345R(R-HIC)是气体分离和气体储运等设备的压力容器的钢。要求具有足够的强度和韧性、**的焊接性能和冷热加工性能。该类抗氢板主要用于水洗塔、第二变换炉、焦炭塔、脱硫槽、转化气余热锅炉、甲烷化炉、反应器、再生器、加氢反应器、甲烷化加热器、转化气蒸汽发生器等设备及构件建设制造项目中。
